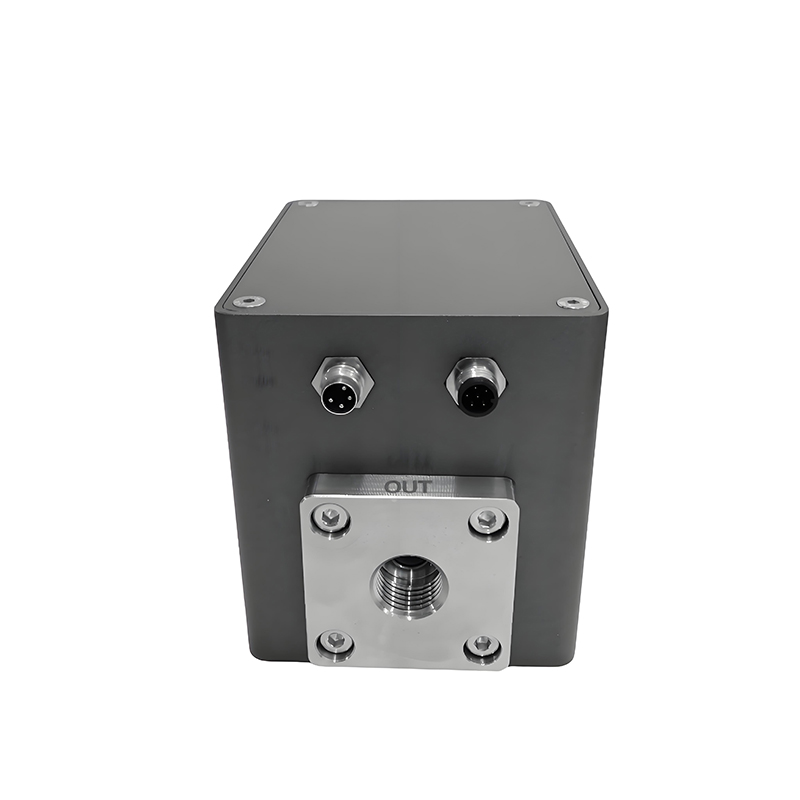

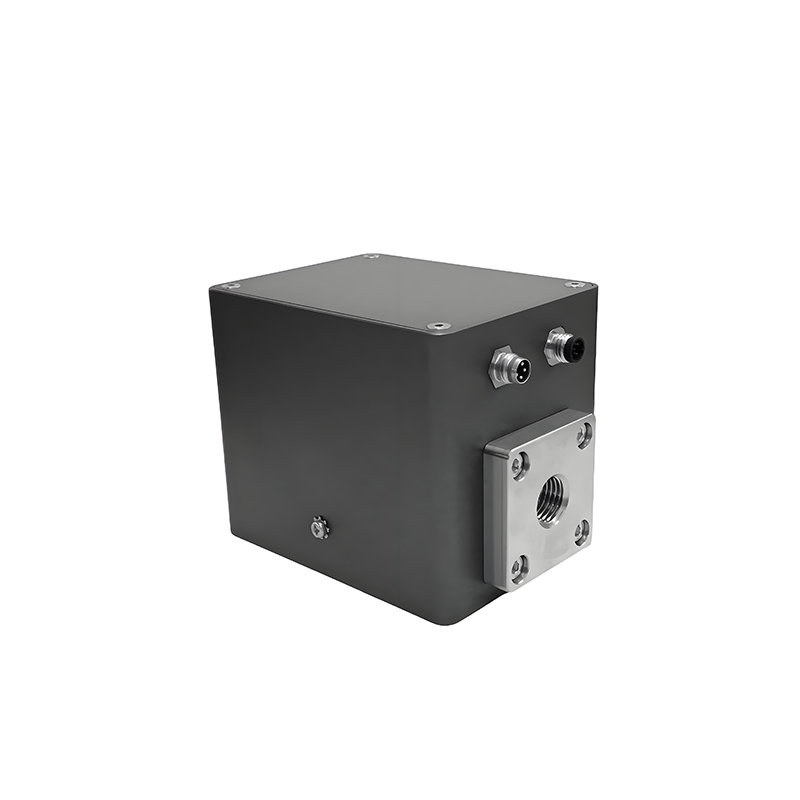

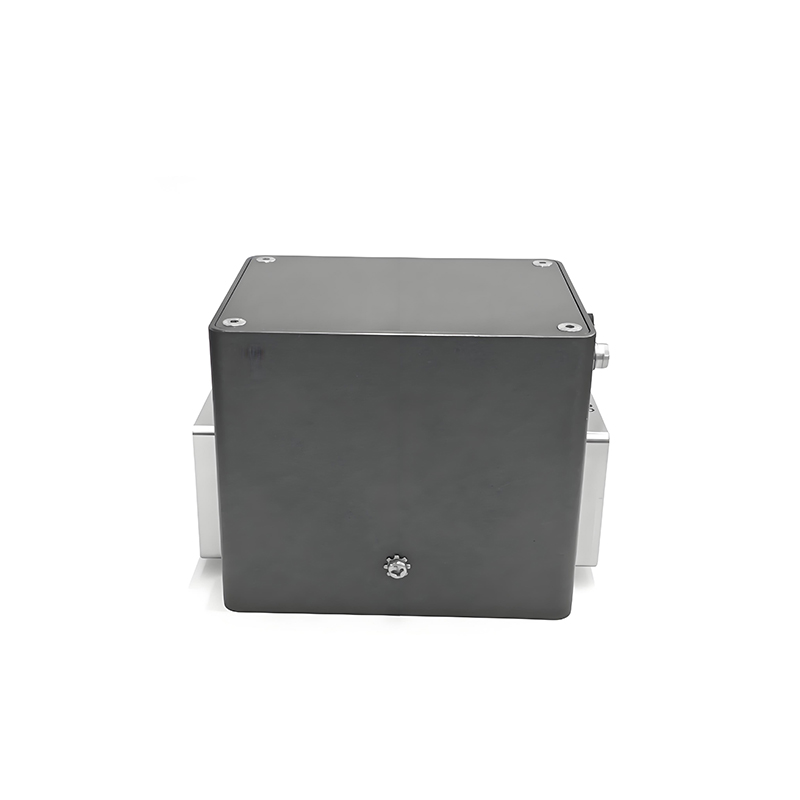

MPS2000和MPS2008系列金屬磨粒傳感器是一款實時的鐵磁性與非鐵磁性磨粒監測傳感器。其采用先進的多線圈電磁感應原理，內部集成了高靈敏度數據采樣和處理單元，對大型工業設備磨損情況實現實時監控。
MPS系列產品可以捕捉直徑大于40um的鐵磁性金屬顆粒和直徑大于150um的非鐵磁性金屬顆粒，并通過10個尺寸分布完成磨粒檢測及數據輸出。MPS同時也提供了磨損的溫度估算和流速估算功能。
通過持續監測磨損碎片的產生以評估潤滑油中的雜質成份，提醒用戶在設備最早期的故障，與傳統的時間表相比，可以采取更低成本的保養措施。
測量原理
MPS內置了多組高性能激勵線圈及感應線圈。激勵和感應線圈均工作在諧振狀態。當有金屬磨粒通過管路時，激勵線圈的磁通變化由感應線圈接收，經高靈敏度采樣單元、帶通濾波單元、相位及幅值比較單元、信號放大單元、低通濾波單元和信號提取單元等完成對金屬磨粒信號的實時捕捉和上報工作。
適用范圍： 潤滑油和液壓油(合成和礦物質基底)等檢測能力 | 鐵磁性磨粒Fe > 40μm（ESD） 五檔 |
非鐵磁性磨粒NFe > 150μm（ESD） 五檔 | |
統計周期 | 啟動自檢30秒(首次)，計數間隔300 ~ 3600秒可調 |
顆粒數 | Max 100顆/秒 |
容許流量 | 0.3 … 9 L/m（0.1 … 3m/s） |
管路規格 | Φ8mm |
數字輸出 | RS485 MODBUS RTU，隔離電壓2.5kv |
工作電源 | DC 24V±10%，< 200mA |
探頭耐壓 | 10bar Max |
適用流體 | 潤滑油和液壓油(合成和礦物質基底)等 |
流體溫度 | -20 … 80 ℃ |
環境溫度 | -20 … 85 ℃ |
外殼材質 | 不銹鋼，陽極氧化鋁 |
結構尺寸 | 108×70×80 mm (長×寬×高) |
螺紋接口 | M14*1.5 |
重 量 | <1.0 kg |
防護等級 | IP65 |
連接電纜 | 2米M8-- 6芯 直頭 |
電磁兼容 | EN 61326‐1 EN 61326‐2‐3 ICES‐003 B 級 |
