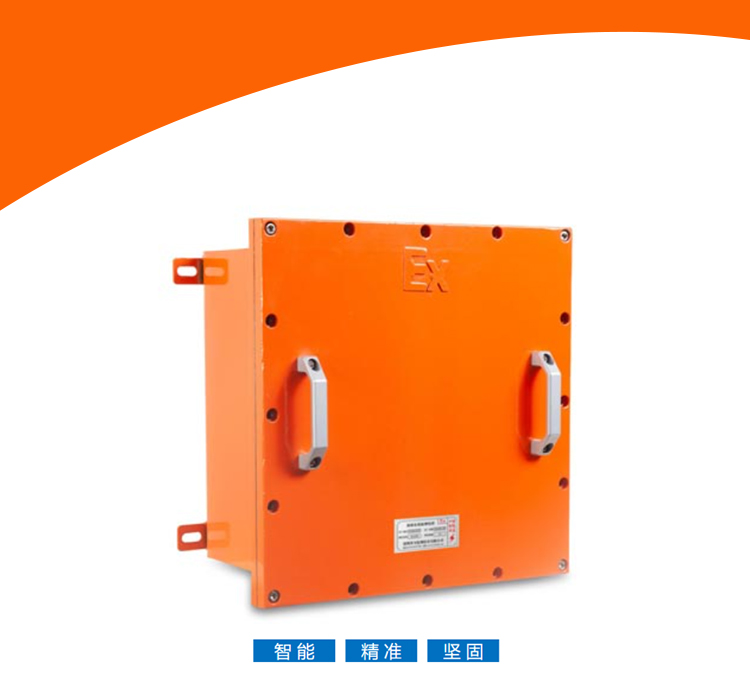

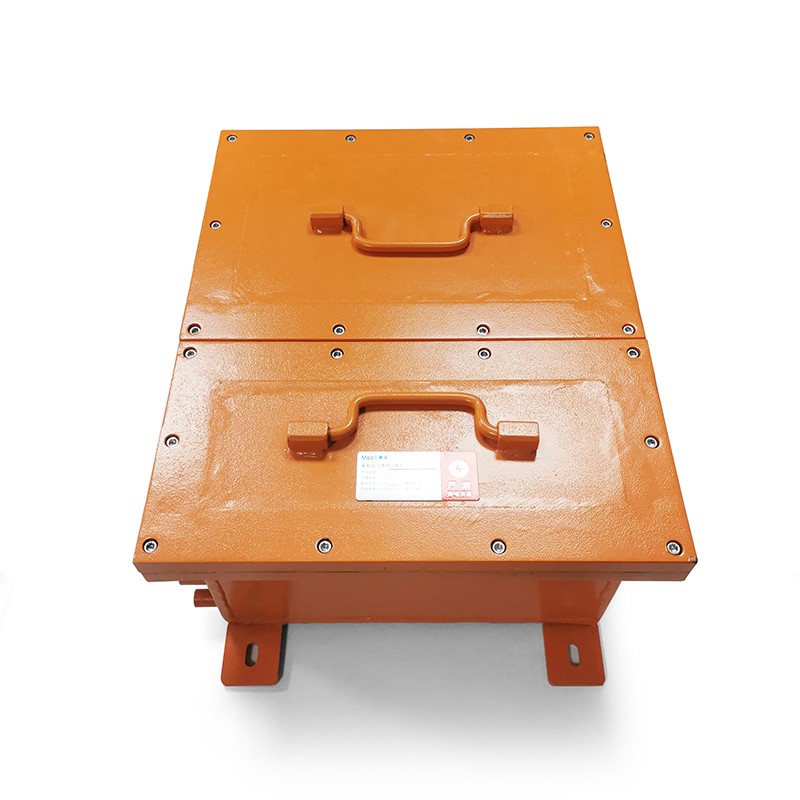

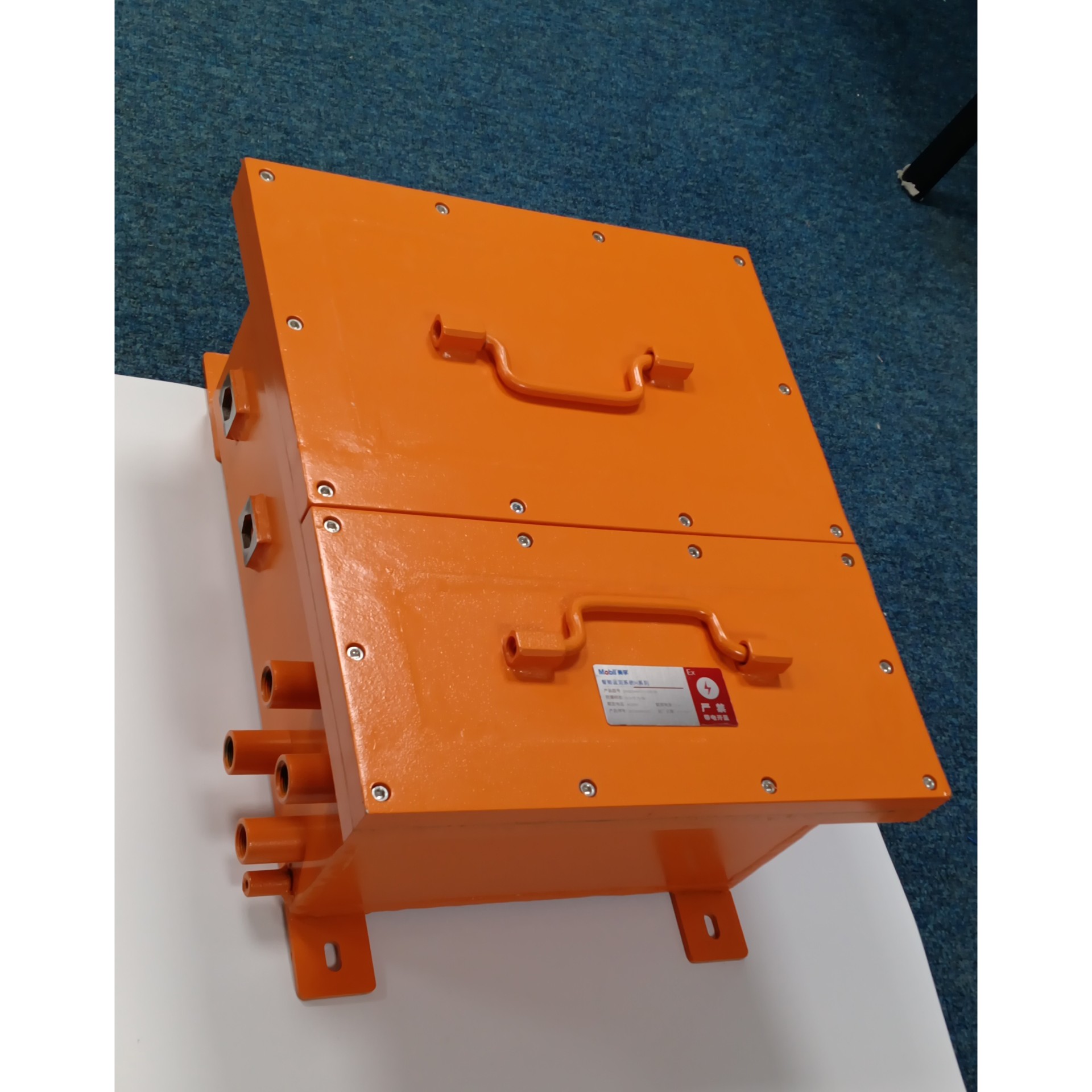

ME6009隔爆型油液在線分析儀，適用于有防爆要求的工業類油液在線監測應用場合，符合本安型防爆認證Ex db IIC T6 Gb規格。
該油液在線分析儀融合我公司多項在線分析及傳感測量專利技術，主要包括：
ZL 215812266U 一種金屬顆粒檢測傳感器
ZL 218098764U 一種鐵磁顆粒傳感器
ZL 212540218U 一種多參數油品特性傳感器
ZL 206248493U 一種油品密度和粘度在線檢測裝置
ZL 204832092U 油中水分活度的在線測量變送器
ME6009油液在線分析儀，實時測量工業現場各類油液，并通過觸摸屏、4G/5G工業網關、LAN、WIFI、CAT1、ZIGBEE等多種模式存儲和上傳數據。其測量功能豐富，數據傳輸靈活，結構緊湊小巧，通過EMC電磁兼容EN61000-2、EN61326-4認證，滿足工業現場嚴苛運行環境要求。
ME6009可以協助客戶在線完成各類油液的實時分析、預防性維護，提高工業設備的運行可靠性，計劃維護有效性，進一步提升設備利用率和生產效益，是客戶一站式智能潤滑解決方案的有力助手和理想工具。
技術參數檢測指標：磨損顆粒（鐵磁和非鐵磁）、清潔度、運動粘度、密度、微水含量、水活性、油溫、流速、油品品質、儀器內溫度及濕度。 可選：游離水、介電常數、電導率、壓力、泄露、柜門狀態。 | |||
磨損顆粒檢測 | |||
檢出能力 | 鐵磁性磨粒Fe：> 40μm（ESD） 五檔 | ||
非鐵磁性磨粒NFe：> 150μm（ESD） 五檔 | |||
磨粒通徑 | Φ 8mm | ||
檢出率 | ＞90% | ||
鐵磁統計 | 40 ~ 99μm，100 ~ 199μm，200 ~ 299μm，300 ~ 399μm，≥ 400μm | ||
非鐵磁統計 | 150 ~ 199μm，200 ~ 299μm，300 ~ 399μm，400 ~ 499μm，≥ 500μm | ||
統計周期 | 啟動自檢30秒(首次)，計數間隔30秒 ~ 48小時可調 | ||
顆粒數 | Max 100顆/秒 | ||
清潔度檢測 | |||
測量范圍 | 0…24級 ISO4406 4um、6um、14um （可選NAS1638或GJB等） | ||
測量精度 | ±0.5級 | ||
油品特性檢測 | |||
粘度檢測 | 量程：0.5…200cSt；100…1500 cSt（更大范圍請咨詢） | ||
精度：5% or 1cSt 二者取大者 | |||
分辨率：0.1 cSt | |||
密度檢測 | 量程：600…1250 kg.m-3 | ||
精度：2% or 5kg.m-3 二者取大值 | |||
分辨率：0.1 kg.m-3 | |||
微水含量 | 量程：1…30000ppm（內置20組常用曲線，可自定義） | ||
精度：10% or 10ppm二者取大值 | |||
分辨率：1ppm | |||
水活性 | 量程：0…1aw | ||
精度：3% | |||
分辨率：0.001aw | |||
油溫 | 量程：-40…85℃ | ||
精度：0.5℃ | |||
分辨率：0.1℃ | |||
游離水（可選） | 量程：0-20% | ||
精度：0.5% | |||
分辨率：0.1% | |||
介電常數（可選） | 量程：1…6εr | ||
精度：0.2εr | |||
分辨率：0.1εr | |||
電導率（可選） | 量程：100…800000pS/m | ||
精度：10% or 500pS/m二者取大值 | |||
分辨率：1 pS/m | |||
其他參數 | |||
容許流量 | 20 … 200 mL/min | ||
等效內徑 | 4mm （可定制） | ||
數字輸出 | RS485 MODBUS RTU，隔離電壓2.5kV | ||
工作電源 | DC 24V±10%，120W Max 或選配AC220V 50Hz | ||
耐壓范圍 | 10bar，選配減壓閥最大耐壓400bar | ||
適用流體 | 潤滑油和液壓油(合成和礦物質基底)等 | ||
流體溫度 | -20 … 80 ℃ | ||
環境溫度 | -40 … 85 ℃ | ||
外殼材質 | 不銹鋼，陽極氧化鋁，聚碳酸酯，PTFE，NBR | ||
結構尺寸 | 400×370×220mm (長×寬×高) | ||
法蘭接口 | NPT 1/4”（可定制） | ||
重 量 | <30 kg | ||
防護等級 | IP65 | ||
電磁兼容 | EN 61326‐1 EN 61326‐2‐3 ICES‐003 B 級 | ||
主要部件 | |||
序號 | 名稱 | 型號 | 數量 |
1 | 磨損顆粒傳感器 | MPS2008 | 1臺 |
2 | 清潔度傳感器 | OPCOM-II | 1臺 |
3 | 粘度密度傳感器 | BDIPPER400 | 1臺 |
4 | 水分傳感器 | OMM350 | 1臺 |
5 | 油品狀態傳感器 | OCS-800 | 1臺 |
6 | 微型齒輪泵 | LP-24-60 | 1臺 |
7 | 主控制板 | IL6-Z | 1塊 |
8 | 壓力傳感器 | MW-6.0 | 1只 |
9 | 泄露傳感器 | XW24-G | 1只 |
10 | 門控開關 | G6B-117 | 1只 |
11 | 觸摸屏 | 7寸 ARM32 | 1塊 |
12 | 4G網關 | TAS-4G | 1臺 |
13 | AC/DC模塊 | MOR-205 | 1臺 |
14 | 外殼 | 304不銹鋼 | 1臺 |
15 | 安裝附件包 | IN-P1油管2米*2，球閥*2 | 1套 |
16 | 減壓閥 | XC420 | 1臺 |
17 | 調節閥 | XC-J1 | 1臺 |
18 | 管路配件 | IL-ME-1 | 1套 |
結構尺寸
服務承諾我公司愿為購買我公司產品用戶做出如下承諾并提供以下服務： 一、我公司工程師在產品到達客戶安裝現場后，遠程對需方人員進行實際使用操作培訓，保證需方操作人員可以獨立進行儀器的操作，維護、簡單故障排除、實驗數據處理。 二、質保期： 自驗收合格之日起計算，我公司對產品整機免費保修12個月。對核心部件傳感器保修24個月。質保期外負責終身維修。 三、技術服務： 在質保期內，凡因設備本身質量問題引起的設備故障，由我公司負責免費維修或更換配件，費用由我公司負責。正常的儀器消耗品不包括在保修范圍內。 我公司負責對設備終身維修，設備出現故障時，我公司接到維修通知后24小時內做出答復；如需派人維修，維修人員在3個工作日內到達需方使用現場并排除故障。 我公司將不定期巡訪需方，了解需方對儀器的使用情況，并在應用方面進行交流，保證儀器長 期正常使用。設備質保期內或質保期外，我公司能對設備提供終身優惠的技術支持。我公司的技術維修人員，一年至少回訪用戶二次（形式可采取現場，電話等）。 我公司及時向需方提供儀器及應用方面的最新信息，并幫助需方進行儀器相關軟件升級，使需方保持在儀器、技術信息方面處于先進水平。 選型表
| |||
